Описание товара

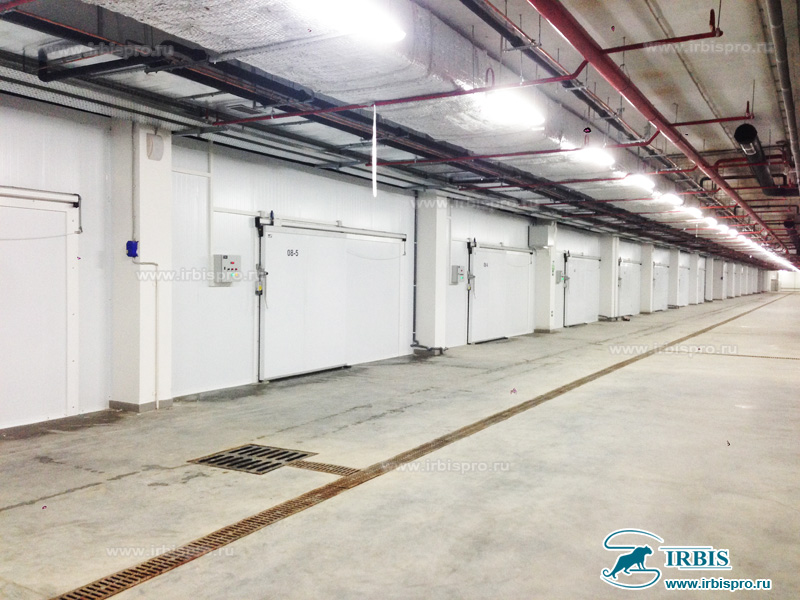

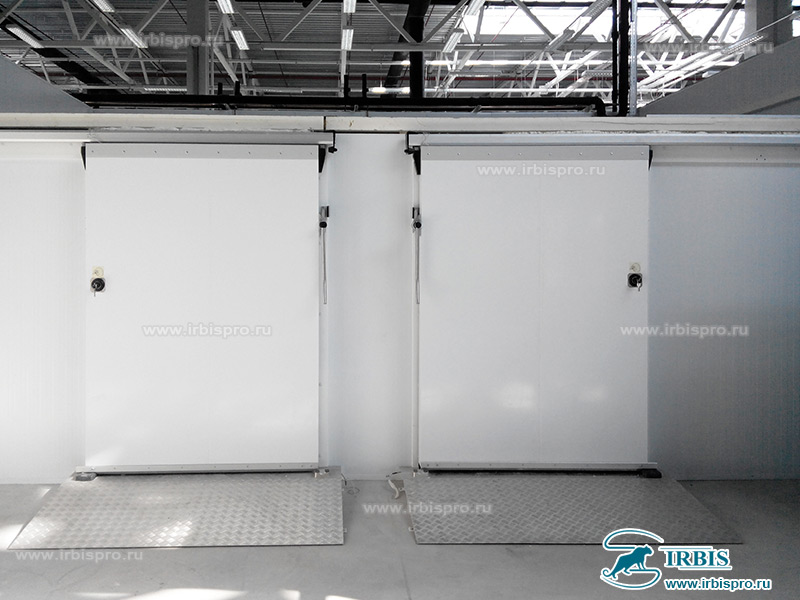

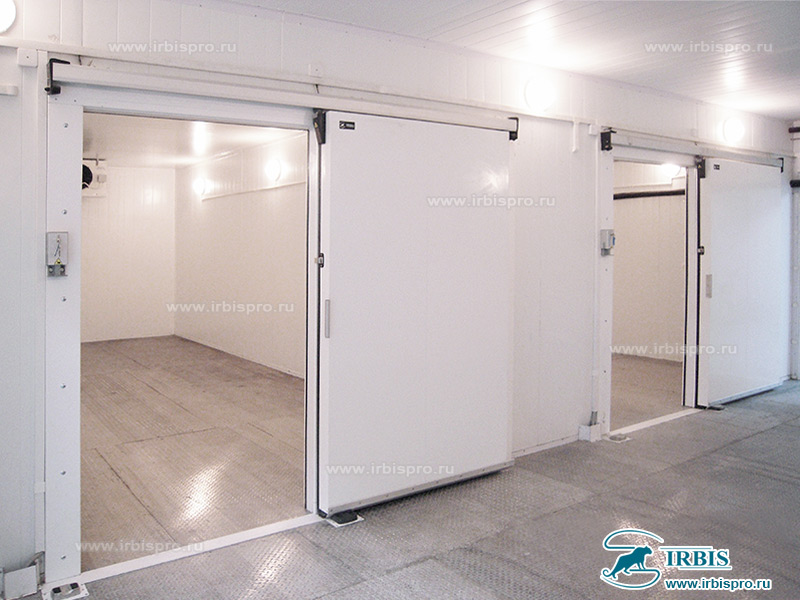

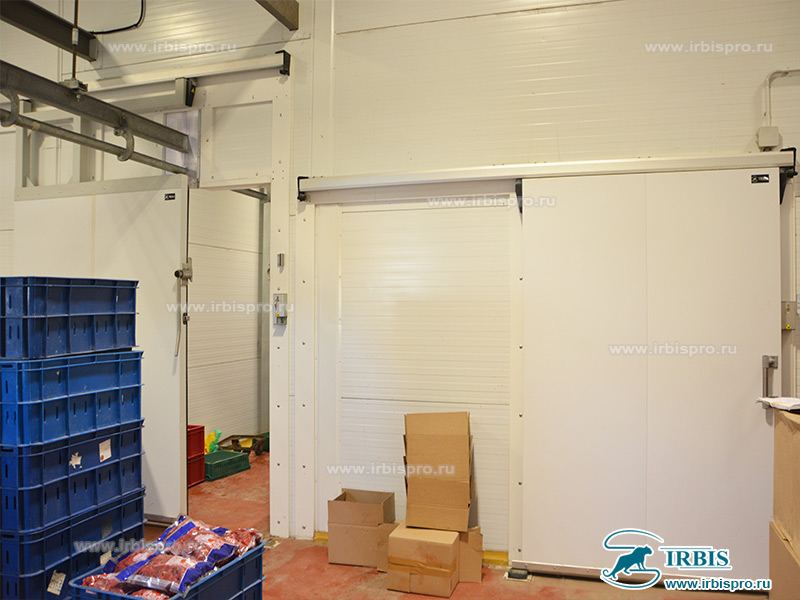

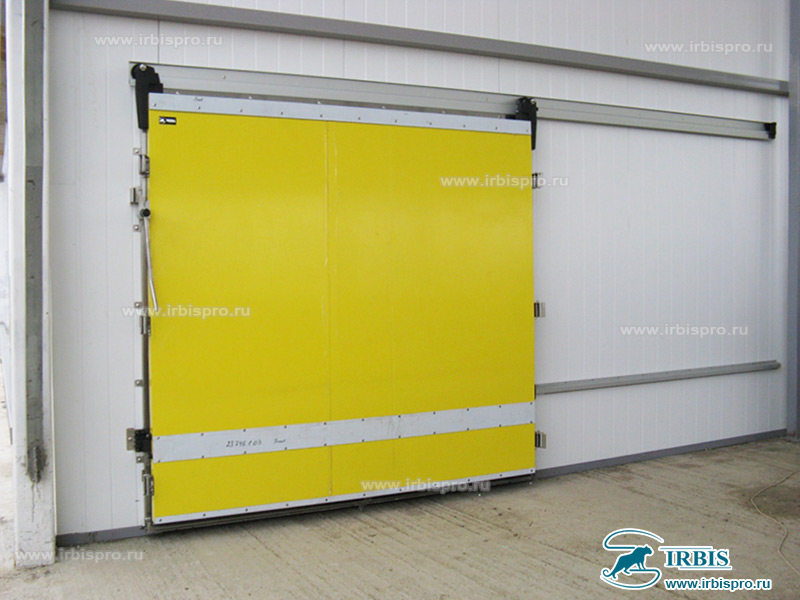

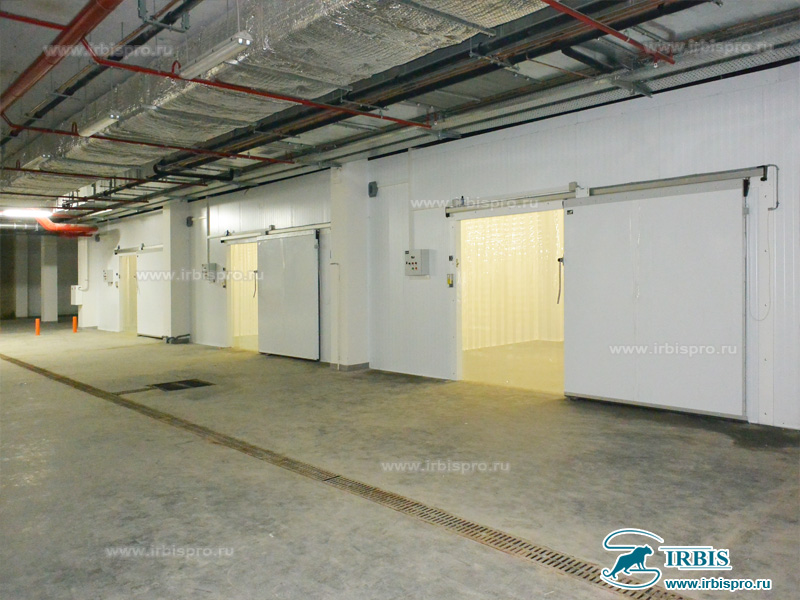

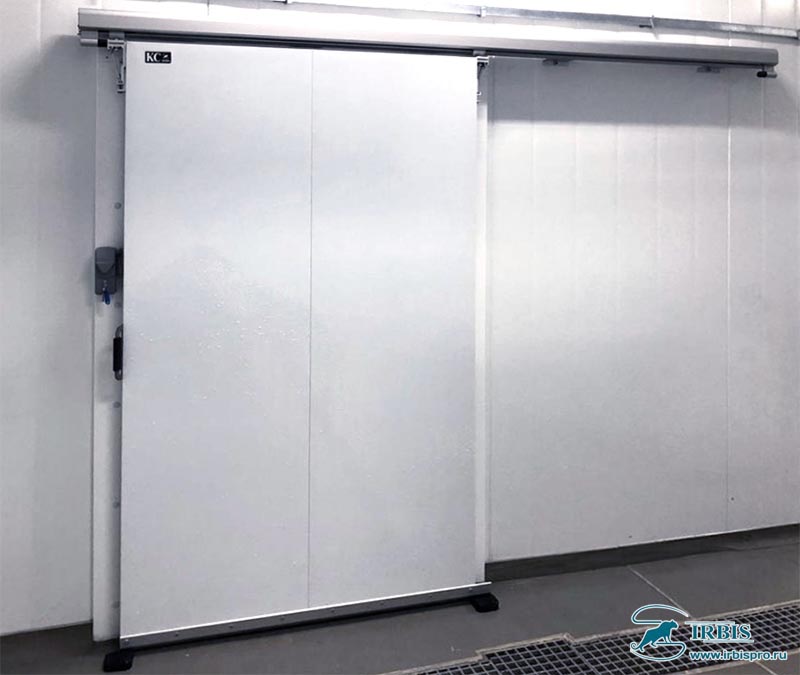

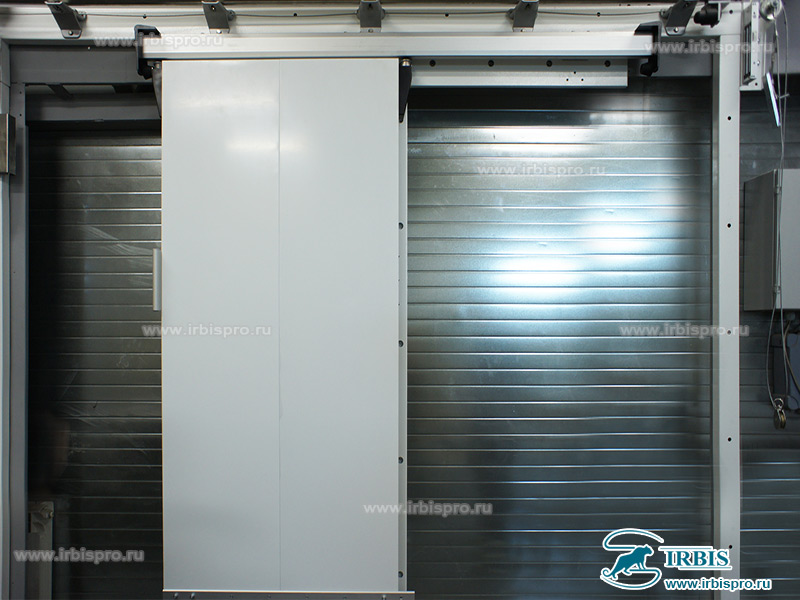

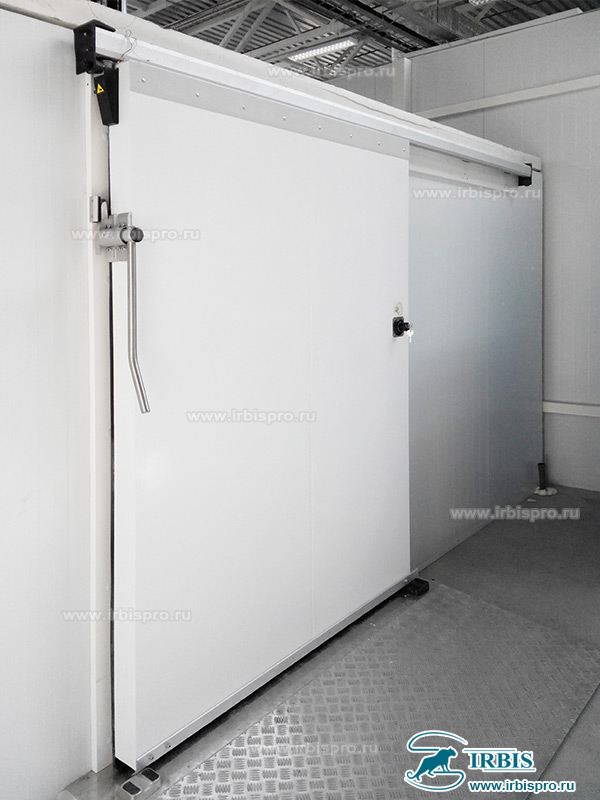

Завод «Ирбис» предлагает откатные холодильные двери коммерческой серии ОД (КС), которые предназначены для теплоизоляции дверных проемов в среднетемпературных и низкотемпературных холодильных камерах, а также могут быть установлены в дверных проемах любых габаритов.
Основным преимуществом таких дверей является прекрасное соотношение между ценой и качеством. Данное утверждение будет неполным без упоминания о специально разработанных для этой серии изделий фурнитуры.
Легкая, но прочная откатная система обеспечивает плавную работу двери в течение длительного времени. Все элементы фурнитуры прошли заводские испытания с многократным превышением допустимых нагрузок, что является абсолютно лучшим показателем. Помимо этого, производство собственной линейки фурнитуры позволяет заводу «Ирбис» обеспечивать гораздо более качественный и быстрый сервис по сравнению с конкурентами.
Наши двери славятся непревзойденным качеством изготовления, великолепной износостойкостью, надежностью и долговечностью. Мы ценим тот факт, что огромный опыт и наработки наших инженеров позволяют подобрать конструктивные решения для закрытия проёмов всех типов
Назначение
- где товар находится в упакованном виде;
- в холодильных и морозильных помещениях любого объема, – от небольших камер до больших складов и производств;
- в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков;
- в помещениях с использованием монорельса;
- в условиях отсутствия содержания соли в воздухе;
- в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.;
- в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%;
- в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия;
- в условиях отсутствия крупной пыли и абразива в воздухе.
Рекомендуемая толщина полотна в соответствии с температурным режимом камеры приведена в таблице.
| Подбор толщины полотна в зависимости от температуры внутри помещения, если нет других данных. | ||||
|---|---|---|---|---|
| Средний холод | Низкий холод | Шоковая заморозка | ||
| …-5 0C | -6…-18 0C | -19…-22 0C | -23…-25 0C | -26…-33 0C |
| 80 мм | 80 мм | 100 мм | 120 мм | 150 мм |
Обозначение дверей
Пример для Откатной Двери (Коммерческой Серии), с Шириной светового проема 1800мм, Высотой светового проема 2200мм, стандартной толщиной полотна 100мм, Низкотемпературное исполнение, Правый откат двери (дверь открывается вправо), исполнение двери без порога, с замком:
ОД(КС)-1800.2200-100/Н-Пр, с замком

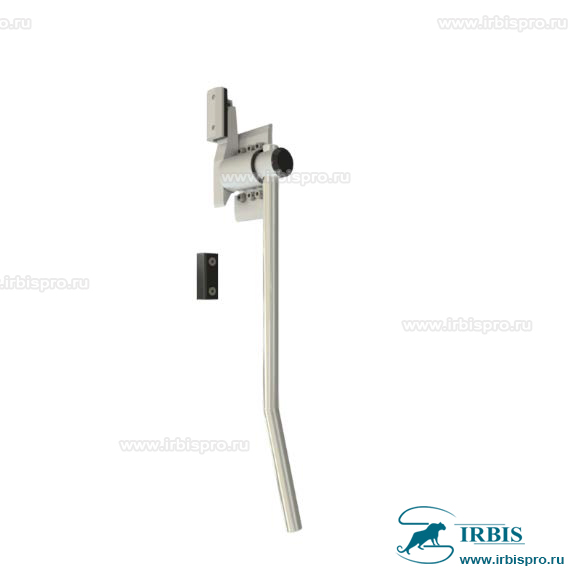

Ручка W060 для холодильных дверей серии КС
Стандартная комплектация
- Дверное полотно в сборе, с паспортом и инструкцией, зафиксированными непосредственно на полотне (упаковано в картонную коробку);
- Дверная рама в разобранном виде (упаковано в картонную коробку);
- Комплект направляющих откатной системы (упаковано в картонную коробку);
- Комплект фурнитуры, крепежных элементов (упаковано в картонную коробку).
*Метизы для крепления к стене приобретаются отдельно
Полотно двери
- Многослойная сэндвич панель (лист крашеная сталь 0,45…0,6 мм + ППУ + лист крашеная сталь 0,45…0,6 мм);
- Толщина полотна S: 80 мм; 100 мм; 120 мм;
- Цвет полотна: стандартный — RAL9003 (белый);
- Разрыв мостика холода – пластиковый профиль;
- Уплотнитель – резиновый профиль по периметру полотна, в один контур для среднетемпературного исполнения, в два контура- для низкотемпературного. Жесткое крепление через прижимной профиль. Нижний уплотнитель повышенной износостойкости.
Рама двери
- Стальной С-образный профиль – толщина стали 1,5 мм;
- Покрытие – краска порошковая. Стандартный цвет RAL9016 (белый);
- Крепление скрытым способом. Расчет и подготовка точек крепление осуществляется на заводе. Крепежный элемент устанавливается внутрь рамы. Отверстие закрывается декоративной заглушкой, минимальной высоты, почти в плоскость с рамой;
- По периметру рамы для плотного прилегания к проему, проклеена специальная лента;
- Внутри рамы для размещения ПЭНов выполняется система каналов, позволяющая заменить ПЭН в считанные секунды, без использования инструментов.

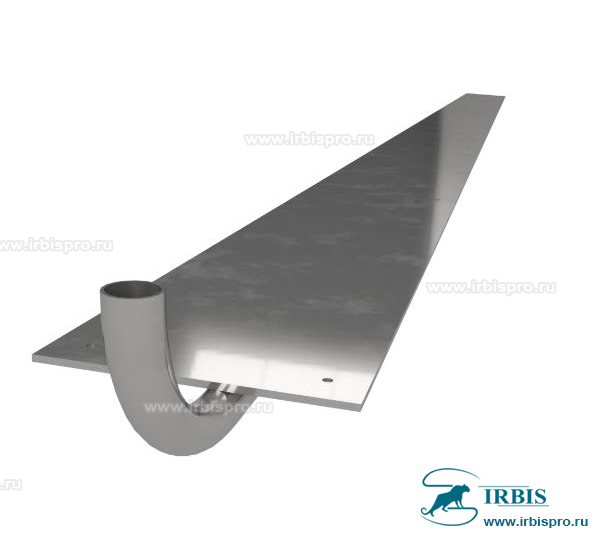

Порог
- Входит в комплект поставки для низкотемпературных дверей;
- Стальная пластина толщиной 3,0мм с трубкой под выход ПЭНа, изготавливается из пищевой нержавеющей стали AISI304.
Обогрев
- Входит в комплект поставки для низкотемпературных дверей;
- ПЭН (Провод Электро Нагревательный) – 50 Вт/м – 4 шт;
- Проводится в дверной раме (в каналах) и пороге, осуществляя обогрев уплотнителя по всему периметру полотна.
Комплект фурнитуры:

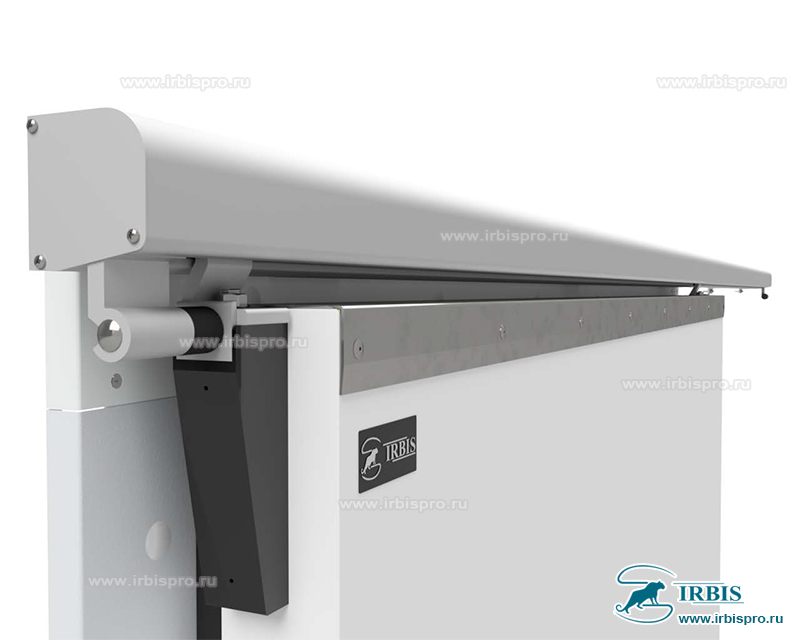

Подвесная система Ал125 (производство «ETERNA»):
- Направляющая рельсы, в рельсу вставляется специальный D-образный роликовый профиль, закрывается декоративной заглушкой. Все профиля выполнены из анодированного алюминия;
- Элементы системы поставляются в максимальной заводской готовности, имеют пазы для надежной и точной сборки, во всех крепежных местах подготовленны резьбовые отверстия;
- Регулировка с широким диапазоном, осуществляется в трех плоскостях;
- В конечной стадии закрытия устанавливаются пластиковые D-вставки изготавливенные с углублением под ролик, позволяющие поджать полотно к раме и к порогу, что снижает износ всей конструкции;
- Резиновый буфер, с двух сторон, смягчает фиксацию полотна в конечных стадиях открытия-закрытия;
- На внутренней части рельсы устанавливается ограниитель, исключающий соскок полотна с рельсы;
- Ресурс испытаний — более 200000 циклов.

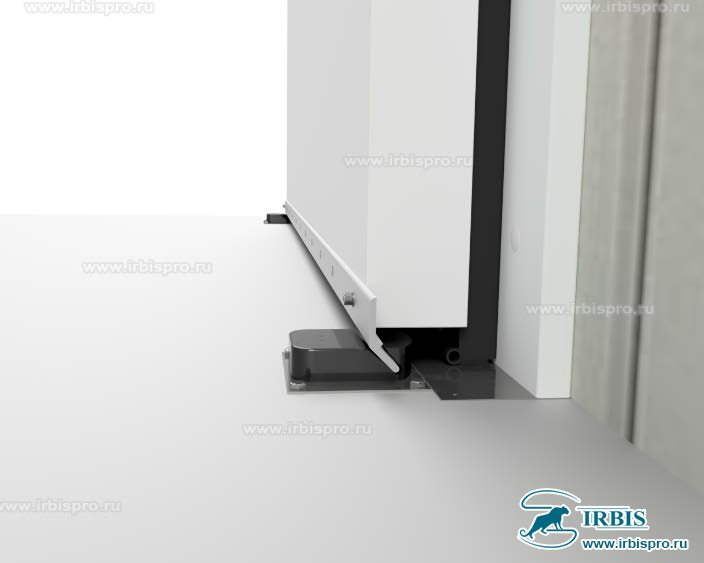

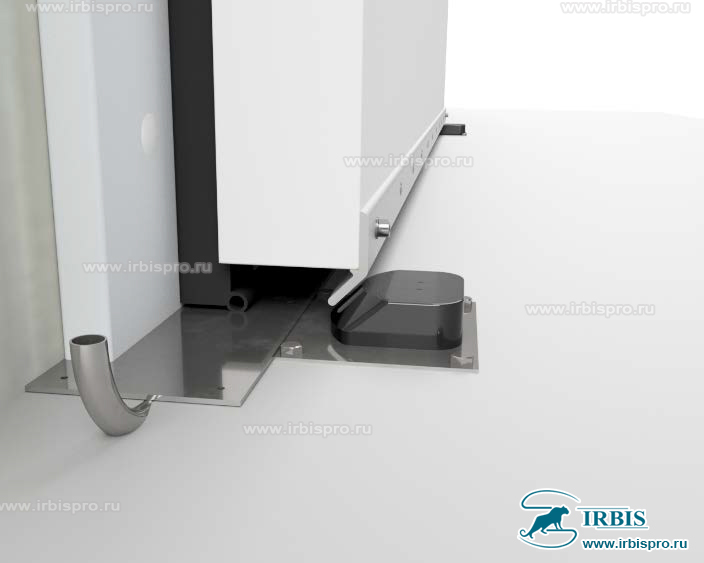

Система нижнего прижима полотна:
- Обеспечивает дополнительное поджатия полотна к раме и порогу, в конечной фазе закрытия;
- Комплект прижимного и направляющего башмаков изготовленных из высокопрочного пластика с металлической вставкой AISI304, устанавливающихся в пол. Производство «ETERNA»;
- Башмаки устанавливаются через широкие пластины AISI304 с разнесенными точками крепления в пол, что позволяет исключить выкрашивание бетона и распределить нагрузку;
- Крепление осуществляется при помощи анкеров. входящих в комлект поставки;
- Направляющая устанавливается на полотне, выполнена из анодированного алюминиевого профиля. Дополнительно защищает нижнюю кромку полотна от механического воздействия.
Замок на выбор:
- Замок накладной 9700НР;
- Замок штифтового типа W.150.
Ручки внешние:

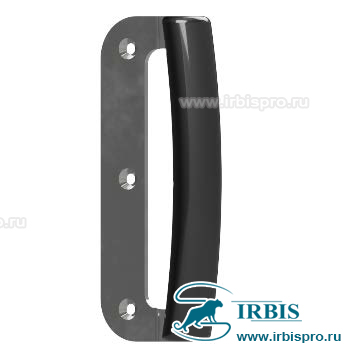

- Ручка скоба W.145;
- Ручка-рычажная W.060.
Ручки внутренние:

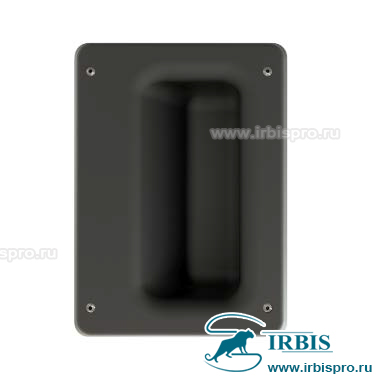

- Ручка-мыльница W.130;
- Ручка-рычажная W.104.

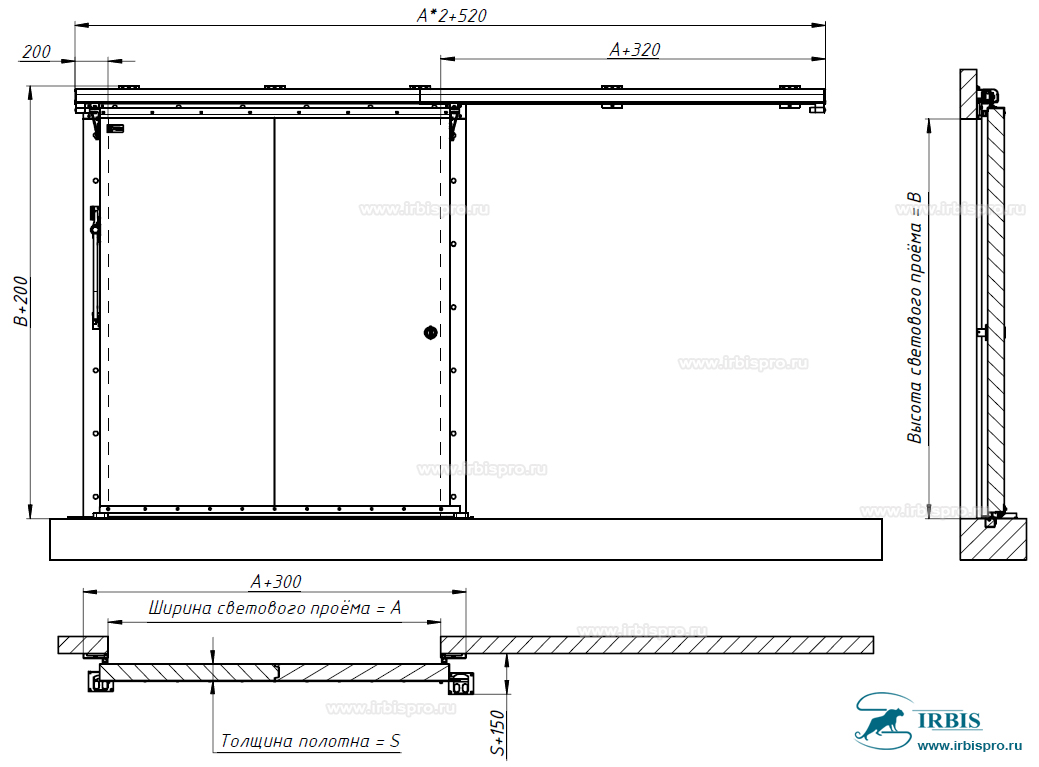

Габаритные размеры
Максимальные габариты полотна двери:
- ширина монтажного проема не более 2,2 м;
- высота монтажного проема не более 2,5 м.
«Ширина монтажного проема» = «Ширина светового проема»
«Высота монтажного проема» = «Высота светового проема»
Опции
- Комплект крепежных элементов;
- Швеллера обрамления проема;
- Рама алюминиевая;
- Порог усиленный;
- Эксклюзивные цвета;
- Внутренняя рама;
- Отбойник плоский;
- Внутреннего открывания;
- Пороговое исполнение;
- Окно;
- Монорельс;
- Защитное ограждение.
