Описание товара
Зона применения
Складские комплексы. Транспортно-перегрузочные узлы. Логистические центры.
Преимущества
Таблица размеров
Параметр | Показатель |
---|---|
Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм | 2 000 / 2 500 / 3 000 / 3 500 |
Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм | 2 000 / 2 500 / 3 000 |
Ширина уравнительной платформы, мм | 1 800 / 2 000 / 2 200 |
Конструкция
1. Аппарель 2. Боковые шторки безопасности 3. Цилиндр аппарели 4. Подъемный цилиндр 5. Растяжка 6. Фронтальная балка 7. Гидравлический насос 8. Крышка платформы 9. Сигнальная желто-черная полоса 10. Блок управления
Базовая комплектация
Уравнительная платформа Соединение для блока управления Уплотнитель боковой
Дополнительная комплектация

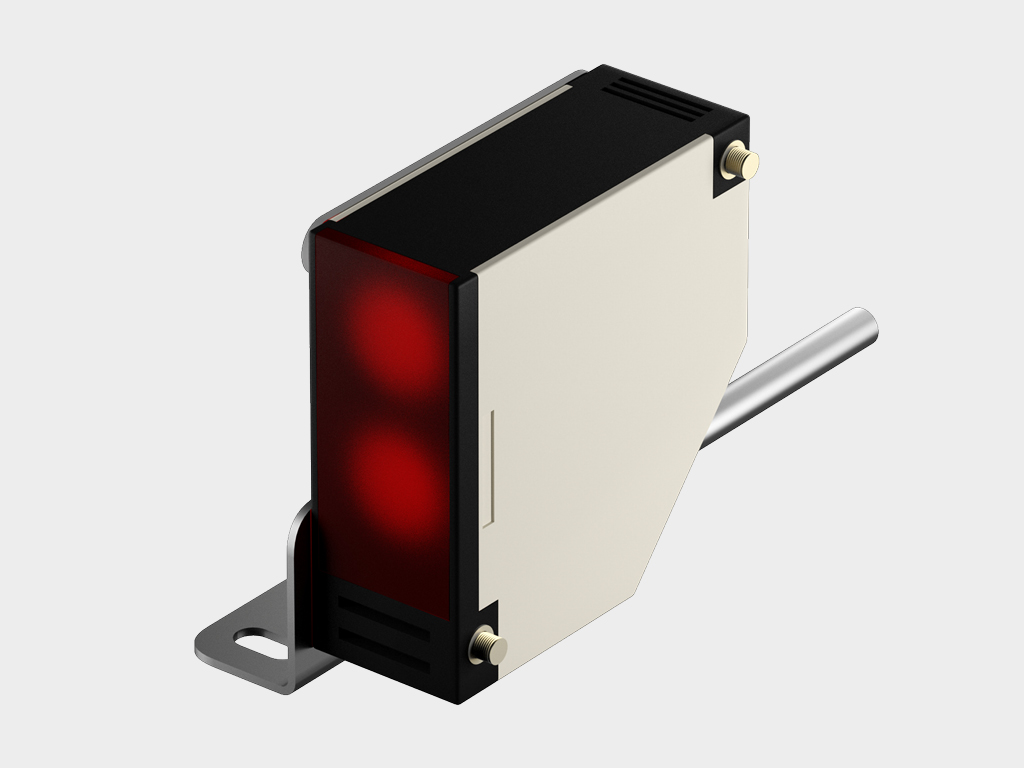

Блок управления DCUH-1 — базовый. Питание 380 В 3 фазы. Управление платформой и возврат в парковочное положение осуществляются по удержанию кнопки. Блокировка платформы при закрытых воротах. Блок управления DCUH-2 — с расширенными функциями. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Блок управления DCUH-3 — комплексное устройство для управления элементами перегрузочного дока. Питание 380 В 3 фазы. Управление платформой осуществляется по удержанию кнопки. Автоматический возврат в парковочное положение по однократному нажатию кнопки AUTO. Блокировка платформы при закрытых воротах. Возможность подключения внешнего/внутреннего светофора. Освещение платформы. Индикатор необходимости технического обслуживания. Цифровой дисплей. Управление приводом ворот. Управление надувным герметизатором. Сенсор фотоэлектрический. Предназначен для взаимной блокировки платформы и секционных ворот. При закрытых воротах датчик блокирует управление платформой, чтобы избежать повреждения ворот. Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления и устанавливаются на площадке перед доком. Направляющие устанавливаются двумя способами — на анкерных болтах и с помощью бетонирования. Ограждения устанавливаются внутри помещения, предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, могут иметь произвольную форму и выполняются по эскизам заказчика. Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика — от 100 до 159 мм. Светофор Traffic-light-LED предназначен для обеспечения безопасного движения грузового автомобиля и погрузчика в момент подъезда/отъезда и процесса погрузки. Может быть подключен к блокам управления серий DCUH-2, DCUH-3. Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи». Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи». Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи». Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и датчика парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи». Светодиодный светильник с кронштейном для освещения дока
Технические характеристики
Параметр | Значение | Примечание |
---|---|---|
Допустимая нагрузка, кг (кН) | 6 000 (60) / 10 000 (100) | |
Максимальная точечная нагрузка, Н/мм² | 1,3 | верхний лист 6 мм |
Максимальная точечная нагрузка, Н/мм² | 6,5 | верхний лист 8 мм |
Мощность, Вт | 750 | электропривод гидравлического насоса |
Напряжение питания, В | 380, 3 фазы | |
Напряжение питания, В | 24 | напряжение управления |
Класс защиты IP | IP54 | |
Класс очистки поверхности перед окраской | Sa 2 | |
Толщина слоя краски не менее, мкм | 60 | |
Диапазон рабочих температур, °С | от -20 до +50 | |
Количество подъемных цилиндров, шт | 1 | 2 (как дополнительная опция) |
Рабочая жидкость | Mobil DTE10 EXCEL | или аналогичная |
